Frac-stacks zijn hogedruk-putmondassemblages die worden gebruikt om hydraulische breekvloeistof in een boorput te controleren en te sturen - en ze zijn het belangrijkste onderdeel van de drukcontroleapparatuur tijdens elke frackoperatie.
In de olie- en gasindustrie zijn het succes en de veiligheid van hydraulisch breken sterk afhankelijk van de integriteit van de oppervlakteapparatuur. Van alle betrokken componenten is frac-stapels zich onderscheiden als onmisbaar. Of u nu een ingenieur bent die voltooiingsapparatuur evalueert of een inkoopspecialist die drukvaste assemblages vergelijkt, het begrijpen van frac-stacks – hun ontwerp, functie, beoordelingen en selectiecriteria – is essentieel.
Deze gids biedt een uitgebreid overzicht van frac-stapels: wat ze zijn, hoe ze werken, hoe ze verschillen van traditionele putmondapparatuur en welke factoren bepalen welke frac-stapelconfiguratie geschikt is voor een bepaalde put.
Wat is een Frac-stapel?
EEN frac-stapel is een gespecialiseerde putkopdrukcontrole-eenheid die speciaal voor hydraulische breekoperaties op het oppervlak van een olie- of gasbron is geïnstalleerd. In tegenstelling tot een stenaard putmond, die is ontworpen voor productie op de lange termijn, is een frac-stapel ontworpen om besten te zijn tegen de extreme druk en schurende slurries die gepaard gaan met het diep in de formatie pompen van breekvloeistof – vaak een mengsel van water, steunmiddel en chemische additieven.

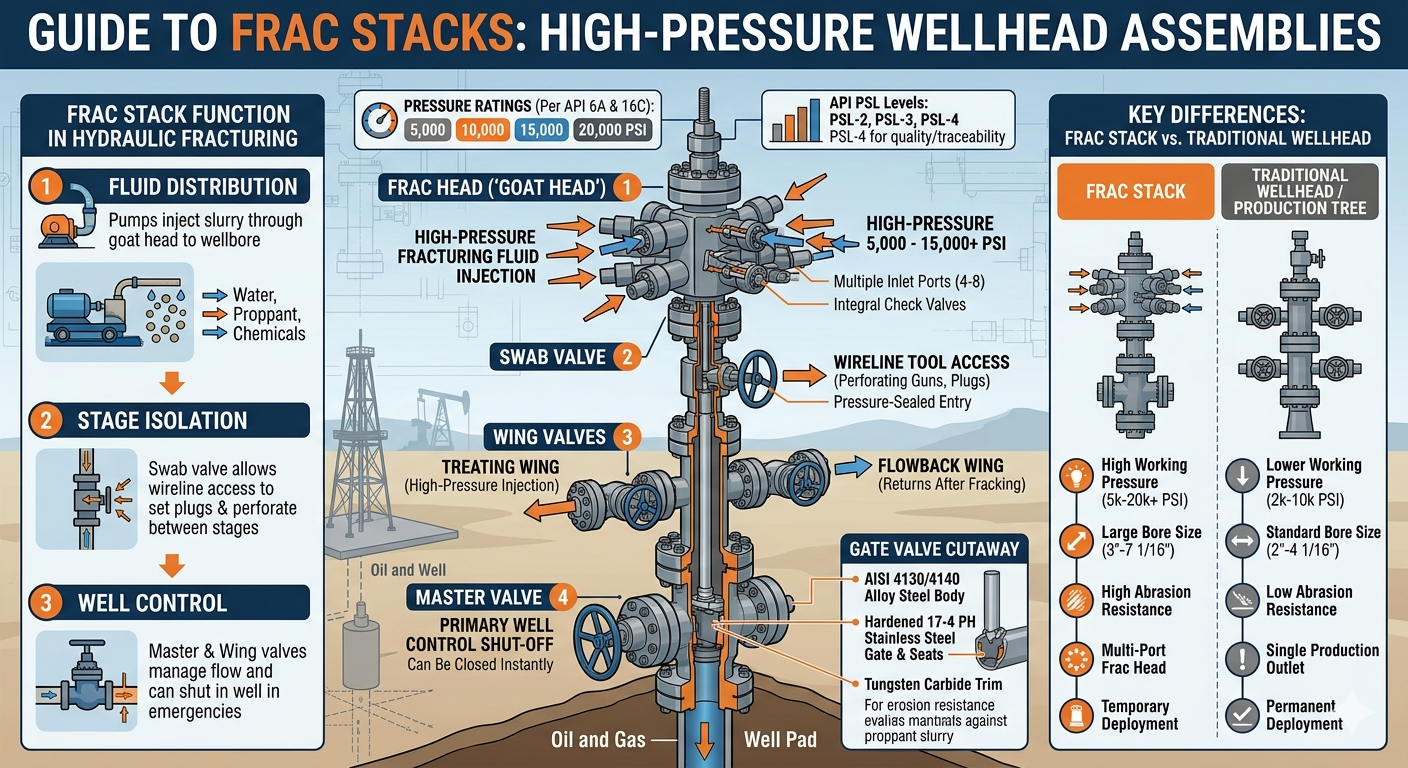

EENt its core, a frac stack typically consists of:
- EEN master valve — de primaire afsluitklep aan de onderkant van de schoorsteen
- EEN swab valve — maakt toegang tot boorputten mogelijk voor draadgebonden gereedschappen
- Vleugelkleppen — directe stroom van en naar breuklijnen
- EEN frac head (or goat head) — het bovenste verdeelstuk dat meerdere behandelingsijzerleidingen verbindt
- Controleer kleppen en dodemansleidingen — voor putcontrole en nooddrukontlasting
Samen zorgen deze componenten ervoor dat bemanningen breekvloeistof onder extreem hoge druk kunnen pompen, meestal tussen de drukniveaus 5.000 en 15.000 PSI , hoewel toepassingen met ultrahoge druk dit kunnen overschrijden 20.000 PSI – met precisie en veiligheid.
Hoe werkt een Frac-stapel tijdens een hydraulische breekopdracht?
EEN frac stack acts as the primary interface between high-pressure surface pumping equipment and the wellbore, controlling fluid injection throughout every stage of the fracturing program.
Wanneer een hydraulische breekklus begint, dwingen hogedrukpompen de breekvloeistof door de behandeling van ijzeren leidingen die aansluiten op de breukkop. De frac-kop - vaak een "geitenkop" genoemd vanwege de configuratie met meerdere poorten - verdeelt vloeistof van meerdere pompwagens tegelijkertijd in de boorput. Hierdoor kunnen operators extreem hoge injectiesnelheden bereiken (soms zelfs meer dan 100%). 100 vaten per minuut ) nodig om strakke formaties te breken.
Gedurende de hele operatie:
- De hoofdklep kan onmiddellijk worden gesloten om in geval van nood de put af te sluiten
- Vleugelkleppen worden geopend of gesloten om terugstroom- en behandelingslijnen te beheren
- De zwabberklep maakt herintreding mogelijk met wireline-tools tussen fasen
- Dood lijnen laat operators toe om dode vloeistof te pompen om indien nodig de controle over de put terug te krijgen
EENfter fracturing is complete, the frac stack may be removed and replaced with a production tree, or it may remain temporarily during flowback operations.
Frac-stapel versus traditionele putmond: belangrijkste verschillen
Frac-stapels en conventionele putmondsamenstellen dienen verschillende doeleinden en worden volgens verschillende normen gebouwd. De onderstaande tabel vat de kritische verschillen samen.
| Functie | Frac Stack | Traditionele putmond/productieboom |
| Primair doel | Hydraulische injectie van breekvloeistof | Productiecontrole op lange termijn |
| Werkdruk | 5.000 – 20.000 PSI | 2.000 – 10.000 PSI (typisch) |
| Boring maat | 3" – 7-1/16" (bij voorkeur grote boring) | 2" – 4-1/16" (standaard) |
| EENbrasion Resistance | Hoog — ontworpen voor steunmiddelslurry | Laag — niet ontworpen voor schuurmiddelen |
| Frac-kop met meerdere poorten | Ja — meerdere pompaansluitingen | Nee |
| Implementatieduur | Tijdelijk (dagen tot weken) | Permanent (jaren tot tientallen jaren) |
| EENPI Standard | EENPI 6A / API 16C | EENPI 6A |
Tabel 1: Vergelijking tussen frac-stapels en traditionele putmond-/productieboomassemblages voor belangrijke operationele parameters.
Frac Stack-drukbeoordelingen: wat betekenen ze?
De drukwaarde is de allerbelangrijkste specificatie bij het selecteren van een frac-stapel; deze bepaalt direct of de constructie veilig de boorput- en behandelingsdruk kan bevatten.
Frac-stapels zijn drukbestendig per EENPI 6A and EENPI 16C normen. Veel voorkomende werkdrukklassen (WP) zijn onder meer:
- 5.000 PSI WP — geschikt voor ondiepere formaties met lagere druk
- 10.000 PSI WP – de meest gebruikte rating in grote schaliegaswinningen in de VS
- 15.000 PSI WP - gebruikt in diepe hogedrukputten, zoals de diepere doelen van het Permbekken
- 20.000 PSI WP — opkomende klasse voor ultradiepe of ultradichte formaties die extreme behandelingsdrukken vereisen
Het is van cruciaal belang op te merken dat de werkdruk classificatie van de frac-stapel moet gelijk zijn aan of groter zijn dan de maximale verwachte oppervlaktebehandelingsdruk (MASITP) voor de taak, inclusief een veiligheidsmarge. Operators passen doorgaans a Veiligheidsmarge van 10–15% boven de berekende MASITP bij het selecteren van frac-stapeldrukwaarden.
EEN mismatch — using an under-rated frac stack — can result in catastrophic blowout or equipment failure. According to industry analysis, drukgerelateerde boorputincidenten blijven een van de belangrijkste oorzaken van ernstig letsel tijdens voltooiingsoperaties, wat onderstreept waarom een goede beoordelingsselectie niet onderhandelbaar is.
Belangrijkste componenten van een Frac-stapelconstructie
Elke component binnen een frac-stapel speelt een specifieke rol bij het handhaven van de putcontrole en het sturen van breekvloeistof.
1. Hoofdklep
De hoofdklep is de eerste verdedigingslinie bij putcontrole: hij kan de boorput met één enkele handeling volledig afsluiten. Typisch een schuifafsluiter met volledige doorlaat, deze wordt direct boven de verbuizingspoel of putmond geïnstalleerd. Tijdens normale pompwerkzaamheden blijft de hoofdklep volledig open om de drukval tot een minimum te beperken. In noodgevallen kan deze binnen enkele seconden op afstand of handmatig worden gesloten.
2. Zwabberklep
De wattenstaafklep bevindt zich boven de hoofdklep en biedt een onder druk afgedicht toegangspunt voor draadkabelgereedschap, perforeerpistolen of plug-inzetgereedschappen. Bij plug-and-perf-voltooiingen – de dominante techniek bij schaliegasoperaties in de VS – wordt de swab-klep tussen de breukfasen herhaaldelijk gebruikt om perforatieruns en plug-instellingen uit te voeren.
3. Vleugelkleppen (behandeling en terugstroom)
Vleugelkleppen strekken zich horizontaal uit vanaf het frac-stapellichaam en zijn aangesloten op behandelingsijzerleidingen (voor pompen) en terugstroomleidingen (voor retouren na breken). Een typische frac-stapel heeft ten minste twee vleugelkleppen: een hogedrukbehandelingsvleugel en een flowback-vleugel met lagere druk. Hogedrukvleugelkleppen op moderne frac-stapels zijn aanwezig wolfraamcarbide bekleding om erosie door met steunmiddel beladen slurry te weerstaan.
4. Frackop (geitenkop)
De frac-kop is het bovenste onderdeel van de frac-stapel en het primaire verbindingspunt voor meerdere behandelingsijzerlijnen van pompwagens. Een frac-kop heeft dat meestal 4 tot 8 inlaatpoorten , waardoor meerdere pompen tegelijkertijd kunnen injecteren. Deze parallelle injectiemogelijkheid maakt de extreem hoge stroomsnelheden mogelijk die nodig zijn voor moderne meerfasige voltooiingen. De frac-kop bevat ook integrale terugslagkleppen om terugstroming te voorkomen.
5. Kill-lijn en terugslagkleppen
Kill-lijnen bieden een hulppad om zwaar fluïdum in de boorput te pompen om de controle terug te krijgen in het geval van een putcontrole-incident. Terugslagkleppen zijn geïntegreerd in de frac-stapel om de terugstroming van boorvloeistoffen of gassen naar pompleidingen te voorkomen bij het behandelen van drukdalingen.
Soorten Frac-stapels: enkele, dubbele en ritsconfiguraties
Frac-stapels worden in verschillende configuraties ingezet, afhankelijk van het putontwerp, de boorplatformindelingen en operationele doelstellingen.
| Configuratie | Beschrijving | Beste applicatie |
| Enkele Frac-stapel | Eén stapel per boorgat; standaard configuratie | Voltooiingen met één put, verticale putten |
| Dubbele Frac-stapel | Twee stapels die een gemeenschappelijk behandelspruitstuk delen | Gelijktijdig breken van voltooiingen met dubbele snaren |
| Rits Frac-opstelling | EENlternating fracturing between two adjacent wells via separate stacks and shared manifold | Padboren — verbetert het pompgebruik, vermindert NPT |
| Simul-Frac-installatie | Tegelijkertijd breken van twee putten met behulp van speciale pompspreads | Pad-voltooiingen met hoge intensiteit; maximaliseert het aantal etappes per dag |
Tabel 2: Algemene frac-stackconfiguraties, hun beschrijvingen en optimale toepassingsscenario's.
De adoptie van rits frac and simul-frac technieken in het Permian Basin en andere grote schaliegaswinningen in de VS hebben geleid tot aanzienlijke innovatie in het ontwerp van frac-stapels. Bij simul-frac-operaties hebben operators gerapporteerd efficiëntieverbeteringen bij voltooiing van 40-60% vergeleken met conventioneel breken met één putje, waardoor de kosten per laterale voet dramatisch worden verlaagd.
Materiaalkeuze en slijtvastheid in Frac-stapels
Materiaalkeuze is van cruciaal belang omdat frac-stapels worden blootgesteld aan zeer schurende steunmiddelslurries; slijtage is een van de belangrijkste oorzaken van uitval en vervanging van frac-stapels.
Belangrijke materiële overwegingen zijn onder meer:
- Materialen carrosserie en motorkap: EENISI 4130/4140 alloy steel, heat-treated to meet API 6A PSL-3 or PSL-4 requirements
- Zit- en poortbekleding: Wolfraamcarbide of gehard 17-4 PH roestvrij staal voor erosiebestendigheid bij hoge snelheidssteunmiddelstroom
- afdichtingen: Elastomere afdichtingen moeten compatibel zijn met de chemie van breekvloeistoffen, inclusief systemen met hoog pH-niveau en zuurgebaseerde stimulatievloeistoffen
- Zure service (H₂S)-omgevingen: NACE MR0175/ISO 15156-conforme materialen zijn verplicht als waterstofsulfide aanwezig is
Uit onderzoek binnen de sector van voltooiingsapparatuur blijkt dat kleppen met wolfraamcarbide afwerking een levensduur aantonen 3-5 keer langer dan standaard met staal beklede kleppen in toepassingen met een hoge proppantconcentratie, waardoor de totale voltooiingskosten aanzienlijk worden verlaagd doordat er minder apparatuur hoeft te worden vervangen.
EENPI Standards Governing Frac Stack Design and Testing
Frac-stacks moeten voldoen aan internationaal erkende API-standaarden – naleving is niet optioneel; het is een wettelijke en contractuele vereiste voor de meeste olie- en gasactiviteiten.
- EENPI 6A (Wellhead and Christmas Tree Equipment): Regelt het ontwerp, de materialen, het testen en het markeren van putmondcomponenten, inclusief frac-stapels. PSL-2-, PSL-3- en PSL-4-niveaus definiëren steeds strengere kwaliteits- en traceerbaarheidseisen.
- EENPI 16C (Choke and Kill Equipment): EENpplies to high-pressure well control components including kill lines and choke manifolds often integrated with frac stacks.
- EENPI 6FA / 6FB (Fire Testing): Op brand geteste frac-stapelkleppen kunnen worden gespecificeerd in omgevingen met een verhoogd brandrisico.
- NACEMR0175: Materiaalvereisten voor zure servicetoepassingen waarbij H₂S-concentraties de drempelwaarden overschrijden.
Voor kritieke putten en omgevingen met een hoog risico specificeren operators doorgaans PSL-3 of PSL-4 beoordeelde frac-stapels, die volledige traceerbaarheid van het materiaal, aanvullend BDE (niet-destructief onderzoek) en getuige fabrieksacceptatietests (FAT) vereisen.
Hoe u de juiste Frac-stapel selecteert: een praktische checklist
Het selecteren van de juiste frac-stapel vereist een systematische evaluatie van de boorputomstandigheden, operationele vereisten en wettelijke verplichtingen.
| Selectiecriterium | Wat te evalueren |
| Werkdruk | MASITP-veiligheidsmarge; overeenkomen met API 6A drukklasse |
| Boring maat | Moet de buitendiameter van de slang of behuizing passeren; volledige boring aanbevolen voor draadloze toegang |
| Vloeistofcompatibiliteit | Afdichtingselastomeren moeten compatibel zijn met de frac-vloeistofchemie (pH, temperatuur, chemicaliën) |
| H₂S/CO₂-service | NACE-conforme materialen vereist; bevestig de partiële druk |
| Temperatuurclassificatie | Oppervlakte omgevingstemperatuurbereik; afdichtingen voor hoge temperaturen voor HPHT-putten |
| Slijtage/steunmiddel laden | Maaswijdte en concentratie steunmiddel; wolfraamcarbide trim voor werkzaamheden met hoge concentratie |
| EENPI PSL Level | PSL-2 voor standaardputten; PSL-3/4 voor risicovolle of kritische putten |
| Voltooiingsmethode | Plug-and-perf vs. schuifhuls; bepaalt de vereisten voor de swabklep |
Tabel 3: Praktische checklist voor de selectie van frac-stacks die de belangrijkste technische en operationele parameters omvat.
Onderhoud, inspectie en levensduur van Frac Stack
Goed onderhoud is van essentieel belang om ervoor te zorgen dat frac-stacks betrouwbaar presteren; een defecte klep of kapotte afdichting tijdens een pompklus onder hoge druk vormt zowel een veiligheidsrisico als een kostbare, ongeplande uitschakeling.
Best practices uit de sector voor het onderhoud van de frac-stack zijn onder meer:
- Druktesten vóór het werk: EENll frac stacks must be pressure-tested to the working pressure rating (typically a low-pressure test at 250 PSI and a full working pressure test) before every job.
- Inspectie na het werk: Kleppen, zittingen en afdichtingen moeten na elke klus worden geïnspecteerd. Klepbekleding en poortzittingen zijn onderdelen die het meest aan slijtage onderhevig zijn.
- Volledige renovatie-intervallen: Veel operators specificeren elke keer een volledige demontage en hercertificering 12–18 maanden of na een bepaald aantal werkuren, afhankelijk van wat zich het eerst voordoet.
- Documentatie en traceerbaarheid: Onderhoudsgegevens, druktestcertificaten en documenten voor de traceerbaarheid van materialen moeten alle frac-stapels op gereguleerde markten vergezellen.
Het verwaarlozen van onderhoudscycli is een belangrijke oorzaak van storingen in de frac-stack in het veld. Gegevens uit de sector suggereren dat preventieve onderhoudsprogramma's verminderen ongeplande frac-stack-storingen met maximaal 70% , wat aanzienlijke kostenbesparingen oplevert gedurende de levensduur van een voltooiingsprogramma.
Innovaties in Frac Stack-technologie
Frac-stacktechnologie blijft zich snel ontwikkelen om de steeds agressievere voltooiingsprogramma's te ondersteunen die door schalie-exploitanten worden geëist.
- Elektrisch en hydraulisch bediende kleppen: Met op afstand bediende frac-stacks kunnen operators kleppen vanaf een veilige afstand openen en sluiten, waardoor de blootstelling van personeel tijdens operaties onder hoge druk wordt verminderd.
- EENutomated pressure monitoring: Geïntegreerde druktransducers en real-time SCADA-integratie maken continue monitoring van de integriteit van de frac-stack tijdens het pompen mogelijk.
- 20.000 PSI-class systems: EENs operators target deeper, tighter formations, next-generation frac stacks rated to 20,000 PSI are entering wider commercial use.
- Compacte en lichtgewicht ontwerpen: Modulaire frac-stapels die zijn ontworpen voor snelle op- en afbouw op locaties met meerdere putjes, verminderen de totale voltooiingstijd per put.
- Uitboren van frac-pluggen met hoge snelheid: Geïntegreerde coiled tubing- en flowback-systemen in combinatie met frac-stacks maken het sneller uitboren van pluggen tussen fasen mogelijk, waardoor hoogfrequente voltooiingsschema's worden ondersteund.
Deze innovaties ondersteunen gezamenlijk het streven van de industrie naar snellere, efficiëntere voltooiingen terwijl het risico van menselijke blootstelling aan hogedrukapparatuur wordt verminderd.
Veelgestelde vragen over Frac-stapels
Vraag: Wat is het verschil tussen een frac-stack en een frac-head?
EEN: A frac-stapel verwijst naar de gehele putkopconstructie – hoofdklep, swabklep, vleugelkleppen en frac-kop gecombineerd. EEN frac hoofd (of geitenkop) is specifiek het bovenste verdeelstuk met meerdere poorten van de frac-stapel die de behandelingsijzerleidingen van meerdere pompwagens met de boorput verbindt.
Vraag: Hoe lang duurt het om een frac-stapel op te bouwen?
De opstarttijd voor een frac-stack varieert afhankelijk van de complexiteit van de configuratie. Een standaard enkele frac-stapel kan doorgaans worden opgetuigd 4–8 uur door een ervaren bemanning. Rits-frac-opstellingen met gedeelde spruitstukken en meerdere stapels kunnen nodig zijn 12–24 uur voor volledige rig-up en druktesten.
Vraag: Kan een frac-stapel worden gebruikt voor flowback na het breken?
Ja. Veel operators gebruiken de frac-stacks terugstroom vleugelklep om terugkerende vloeistoffen en gas naar oppervlaktebehandelingsapparatuur te leiden tijdens de initiële flowback-periode. De frac-stapel wordt echter doorgaans vervangen door een permanente productieboom voordat de productie op lange termijn begint, aangezien frac-stapels niet zijn ontworpen voor uitgebreide productieservice.
Vraag: Wat veroorzaakt fouten in de frac-stack?
De most common causes of frac stack failures include: erosie van klepzittingen en poorten uit steunmiddelslurry; verslechtering van de afdichting als gevolg van vloeibare chemische incompatibiliteit; overschrijding van de werkdrukwaarden ; en onvoldoende pre-job druktesten . Een juiste materiaalkeuze, regelmatig onderhoud en testprotocollen vóór het werk verminderen de meeste faalwijzen.
Vraag: Worden frac-stacks gehuurd of gekocht?
Beide modellen zijn gebruikelijk. Bronservicebedrijven en verhuurbedrijven voor olievelden bieden frac-stapels aan op a per baan of op termijnhuurbasis , wat gebruikelijk is voor operators die geen onderhoudsprogramma's willen beheren. Grotere operators met vaak een hoge voltooiingsactiviteit bezitten hun frac-stapels en exploiteren hun eigen onderhoudsfaciliteiten om de kosten en beschikbaarheid onder controle te houden.
Conclusie: waarom het belangrijk is om de juiste Frac-stapels te krijgen
Frac-stapels zijn geen commodity-item – het zijn nauwkeurig ontworpen, veiligheidskritische assemblages waarvan de juiste selectie, onderhoud en bediening rechtstreeks van invloed zijn op de veiligheid van de boorput, de voltooiingsefficiëntie en uiteindelijk de economie van elk hydraulisch breekprogramma.
Van het kiezen van de juiste drukklasse en boringgrootte tot het specificeren van de juiste materiaalkwaliteiten voor zure of schurende toepassingen: elke beslissing in de frac-stapelconfiguratie heeft gevolgen voor de toekomst. Naarmate voltooiingsprogramma's agressiever worden – diepere, langere lateralen, hogere behandelingsdrukken, meer fasen per putje – zal de rol van hoogwaardige, goed gecertificeerde frac-stacks alleen maar belangrijker worden.
Ingenieurs en inkoopprofessionals die de technische fundamenten van frac-stacks begrijpen, zijn beter gepositioneerd om beslissingen te nemen die de operationele veiligheid verbeteren, de uitvaltijd van apparatuur verminderen en de totale kosten van het voltooien van boorputten optimaliseren.
